CSA G40.20-04 SECTION CREUSE

SECTION STRUCTURELLE CREUSE CSA G40.20-04

CSA G40.20-04 "Exigences générales pour l'acier de qualité de construction laminé ou soudé/l'acier de qualité de construction"

Les tolérances sur les dimensions sont établies conformément à la norme CSA G40.20-04.

Les caractéristiques		Tolérances
Dimensions extérieures du côté		(H2,5 pouces)	0.02in.
H : Côté le plus long		(2,5 pouces.H3,5 pouces)	0.03in.
B : Côté le plus court		(3,5 pouces.H5,5 pouces)	0.04in.
		(5,5 pouces.H)	1 pour cent
Épaisseur de paroi(T)		-5 %, plus 10 %
Équerre des côtés		901.0
Rayon d'angle extérieur			(périmètre24 pouces.)	(24 pouces.<>)
		(T0.109in.)	0.218in.	-
		(0.109in.T0.134in.)	0.268in.	-
		(0.134in.T0.156in.)	0.312in.	-
		(0.156in.T0.188in.)	0.470in.	-
		(0.188in.T0.250po.)	0.625in.	0.750in.
		(0.250in.T0.313in.)	0.785in.	0.940in.
		(0.313in.T0.375in.)	0.938in.	1.125in.
		(0.375in.T0.500in.)	1.250in.	1.500in.
		(0.500in.T)	-	3 x T
Rectitude		1/8 po. / 1 pieds de longueur (10,4 mm/1 m de longueur)
Tourner		(H1,5 po.)	0.050in.
		(1.5in.H2,5 pouces)	0.062in.
		(2,5 pouces.H4po.)	0.075in.
		(4po.H6po.)	0.087in.
		(6po.H8 pouces.)	0.100in.
		(8po.H)	0.112in.
Lester		-30,5 %, plus 10 %
Longueur(L)		(L24 pouces)	{{0}}.25in. et plus 0,5 po.
		(24 pouces.L)	{{0}}.25in. et plus 0,75 pouces.
REMARQUE 1) Les dimensions extérieures sont mesurées sur les méplats à au moins 50 mm de l'extrémité du HSS.

Gamme de tailles disponiblesDimensions (taille po)

Taille (po)			Épaisseur de paroi (po)
			BWG#7	3/16	4/16	5/16	6/16	8/16	10/16	12/16	14/16
			0.180	0.188	0.250	0.313	0.375	0.500	0.625	0.750	0.875
Carré	Rectangulaire		4.57	4.76	6.35	7.94	9.53	12.70	15.88	19.05	22.23
2.0x2.0		50.8x50.8
	3.0x2.0	76.2x50.8
3.0x3.0		76.2x76.2
	4.0x2.0	101.6x50.8
3.5x3.5		88.9x88.9
	4.0x3.0	101.6x76.2
	5.0x2.0	127x50.8
4.0x4.0		101.6x101.6
	5.0x3.0	127x76.2
	6.0x2.0	152.4x50.8
4.5x4.5		114.3x114.3
	6.0x3.0	152.4x76.2
5.0x5.0		127x127
	6.0x4.0	152.4x101.6
6.0x6.0		152.4x152.4
	7.0x5.0	177.8x127
	8.0x4.0	203.2x101.6
7.0x7.0		177.8x177.8
	8.0x6.0	203.2x152.4
	10x4.0	254x101.6
8.0x8.0		203.2x203.2
	10x6.0	254x152.4
	12x4.0	304.8x101.6
	10x8.0	254x203.2
	12x6.0	304.8x152.4
10x10		254x254
	12x8.0	304.8x203.2
	14x6.0	355.6x152.4
12x12		304.8x304.8
	14x10	355.6x254
	16x8.0	406.4x203.2
14x14		355.6x355.6
16x16		406.4x406.4
	20x12	508x304.8
18x18		457.2x457.2
	24x12	609.6x304.8
20x20		508x508
22x22		558.8x558.8
350W disponible Si vous avez besoin d'autres tailles, veuillez nous contacter.008615122229899(WHATSAPP)

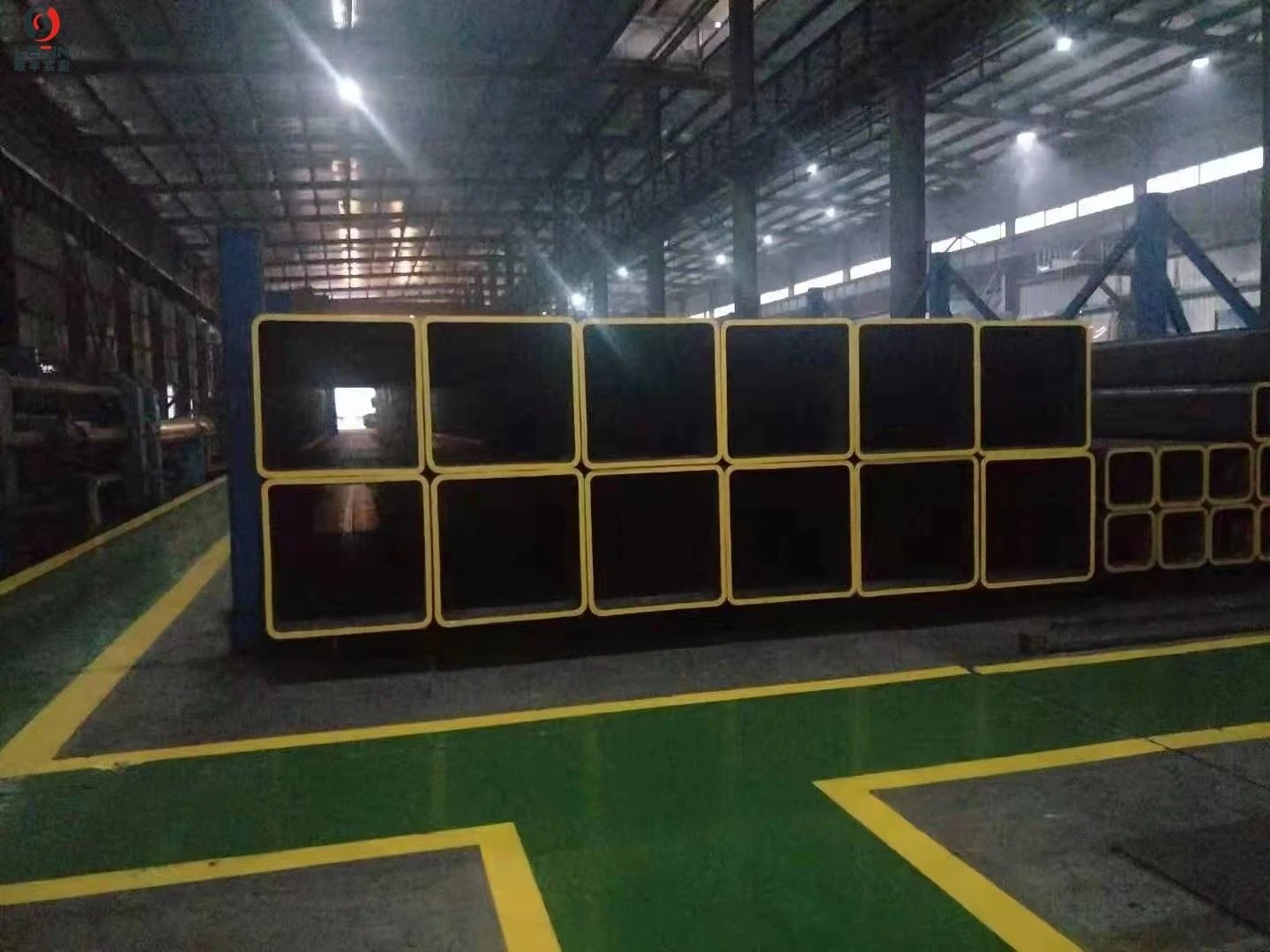

LEFIN STEEL fournit régulièrement des sections creuses de bonne qualité pour le marché canadien
