PROFILÉ CREUX EN 10219

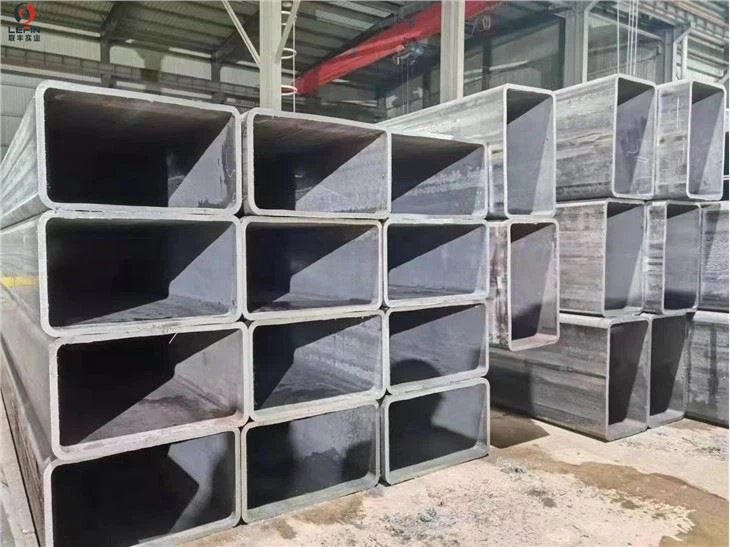

EN10219 SECTION CREUSE EN10219 S355J2H SECTION CREUSE
EN 10219 "Profilés structuraux soudés formés à froid en aciers non alliés et à grains fins"
Les tolérances sur les dimensions sont établies conformément à EN 10219-1&2
| Les caractéristiques | Tolérances | ||||
|---|---|---|---|---|---|
| Dimensions extérieures du côté | (H,B 100mm) |  1 pour cent avec un min de0.5 mm | |||
| H : Côté le plus long B : Côté le plus court | (100mm H,B200mm) | 00,8 % | |||
| (200mmH,B) | 00,6 % | ||||
| Épaisseur de paroi(T) | (T5mm) | 10 pourcent | |||
| (5mmT) | 0.50 mm | ||||
| Concavité / Convexité | MAX {{0}}.8 % avec un minimum de 0,5 mm | ||||
| Équerre des côtés | 90 1 | ||||
| Rayon d'angle extérieur | (T6mm) | 1.6TR2.4T | |||
| (6millimètreT10millimètre) | 2.0TR3.0T | ||||
| (10millimètreT) | 2.4TR3.6T | ||||
| Tourner | 2mm plus 0.5mm/m de longueur | ||||
| Rectitude | 0.15 % de la longueur totale | ||||
| Masse | 6 pour cent en longueurs individuelles | ||||
| Longueur | Approximatif | 0, plus 50 mm | |||
| Exact | L6,000millimètre | 0, plus 5 mm | |||
| 6,000millimètreL10,000millimètre | 0, plus 15 mm | ||||
| 10,000millimètreL | 0, plus 5 mm plus 1 mm/m | ||||
| REMARQUE 1)Les dimensions extérieures sont mesurées sur les plats à des positions d'au moins 50 mm de l'extrémité du HSS. | |||||
LEFIN STEEL produit des profilés creux strictement conformes à la norme EN10219
application : bâtiment de structure métallique, bâtiment de bateau, bâtiment de pont etc.
