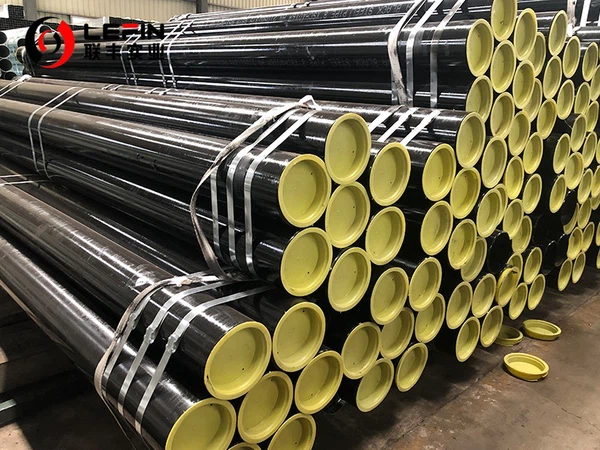

Un tuyau de canalisation est un tuyau utilisé pour transporter des liquides tels que le gaz, l’eau et le pétrole. Il peut connecter les ressources et les marchés de différentes régions, fournissant ainsi un soutien infrastructurel important pour le développement économique et social. Les conduites des conduites peuvent non seulement être facilement agrandies selon les besoins, mais peuvent également faire circuler plusieurs types de liquides, ce qui leur confère un rôle important dans le secteur de l'énergie. L'utilisation de canalisations permet aux utilisateurs de transporter des ressources de manière efficace et sûre d'un endroit à un autre, ce qui peut entraîner des gains économiques.
CLASSIFICATION
1. Tubes sans soudure et soudés
- Tuyau de canalisation sans couture : sans coutures, adapté aux applications à haute pression. Il est produit en formant une bobine d'acier solide et en l'extrudant à l'épaisseur et au diamètre souhaités.
- Tubes de canalisation soudés : ils sont fabriqués en formant un cylindre d'acier plat et en soudant les bords. Les tubes soudés peuvent produire des tubes de grand diamètre, ce qui les rend plus rentables dans les applications basse pression à pression modérée.
2. Classification des processus de fabrication
Soudage continu (COWL) : adapté à la réalisation de tubes de petit diamètre.
- Passe d'arc métallique monogaz : adapté aux applications de soudage spécifiques.
- Au moins un soudage à l'arc submergé (SAW) : adapté à la réalisation de tubes de grand diamètre et à paroi épaisse.
3. Niveau standard API 5L
La norme API 5L spécifie plusieurs qualités de tubes de canalisation, telles que X52, X56, X60, X65, etc., chaque qualité a une limite d'élasticité et une résistance à la traction différentes. Par exemple:
- X52 : La limite d'élasticité est de 52 ksi (environ 359 MPa).
- X60 : La limite d'élasticité est de 60 ksi (environ 414 MPa).
- X65 : La limite d'élasticité est de 65 ksi (environ 448 MPa).
4. Niveau de spécification du produit (PSL)
La norme API 5L comprend deux niveaux de spécifications produits (PSL) :
- PSL 1 : Exigences de base, adaptées aux applications générales.
- PSL 2 : Exigences d'amélioration, y compris la ténacité obligatoire, la plage de résistance limitée, l'équivalent carbone pour améliorer la soudabilité.
CARACTÉRISTIQUES
1. Résistance et durabilité des matériaux:
Les tuyaux de canalisation sont généralement fabriqués en acier au carbone ou en acier allié et offrent une excellente résistance à la traction, leur permettant de résister à des pressions élevées et à des contraintes mécaniques pendant l'installation et le fonctionnement.
2. Résistance à la corrosion:
Étant donné que les liquides tels que le pétrole, le gaz ou l'eau transportés par les canalisations peuvent être corrosifs, les canalisations sont souvent soumises à divers processus de revêtement et de traitement, tels que la galvanisation, le revêtement époxy ou les systèmes de protection cathodique, pour résister à la corrosion et prolonger la durée de vie.
3. Résistance à haute pression et haute température:
Les tuyaux de canalisation sont conçus pour fonctionner dans des conditions de haute pression. En fonction du fluide et des conditions environnementales, la canalisation doit pouvoir résister à des variations de température importantes.
4. Soudabilité:
Étant donné que les tuyaux sont généralement construits en sections et reliés par soudage, les tuyaux de canalisation doivent avoir de bonnes caractéristiques de soudage. La soudabilité garantit une connexion sûre et sans fuite entre les sections du pipeline.
APPLICATION
Les applications spécifiques des tubes de canalisation pour le transport de gaz, de pétrole ou d'eau comprennent :
1. Transport de gaz
Les conduites de canalisation sont utilisées pour construire des systèmes de gazoducs de transport de gaz naturel capables de transporter le gaz naturel sur de longues distances. Par exemple, dans les applications de transport et de terminaux de gazoducs dopés à l'hydrogène, le gazoduc a besoin d'un tube de canalisation capable de résister à une pression élevée et de rester étanche dans des conditions environnementales changeantes. Dans les applications de gaz naturel, les tubes de canalisation ont également subi des tests supplémentaires pour vérifier leur ténacité et leur résistance à la rupture fragile, en particulier dans les climats froids.
2. Livraison de pétrole
Les canalisations jouent un rôle clé dans le transport du pétrole, en particulier dans les applications de transport de pétrole brut ou de produits pétroliers raffinés sur de longues distances. Par exemple, dans la technologie de transport par pipeline de pétrole brut à haute viscosité et facile à condenser, les tuyaux de canalisation doivent avoir une bonne résistance à la corrosion et une bonne résistance mécanique pour s'adapter aux différentes conditions de transport.
3. Livraison d'eau
Les canalisations sont largement utilisées dans les systèmes de distribution d'eau pour distribuer de l'eau potable, des eaux usées et de l'eau industrielle. Couvre les systèmes urbains d’approvisionnement en eau et d’irrigation. Dans ces applications, les canalisations doivent être capables de résister à la pression de l’eau interne et aux conditions environnementales externes, tout en garantissant que la qualité de l’eau n’est pas contaminée. La résistance à la corrosion est une préoccupation majeure, c'est pourquoi les tuyaux sont souvent enduits ou doublés, comme du mortier de ciment ou du polyéthylène, pour protéger l'acier et prolonger sa durée de vie.
4. Extraction de pétrole et de gaz
Lors de l'extraction de champs de pétrole et de gaz, les conduites sont utilisées pour relier les têtes de puits et les installations de traitement, ainsi que pour transporter le pétrole brut et le gaz naturel des têtes de puits jusqu'aux installations de traitement et de stockage.
5. Pétrochimie et raffineries
Dans l'industrie pétrochimique et les raffineries, les canalisations sont utilisées pour transporter une variété de produits chimiques et pétroliers dans des systèmes de canalisations qui doivent être capables de résister à des températures élevées, à des pressions élevées et à des environnements corrosifs.
6. Pipeline sous-marin
Les pipelines sous-marins sont un élément clé dans la connexion des champs de pétrole offshore aux plates-formes de traitement terrestres ou offshore, et les tuyaux de canalisation dans de telles applications nécessitent une résistance extrêmement élevée et une résistance à la corrosion pour relever les défis de l'environnement des eaux profondes.
