Salut! En tant que fournisseur de longue date de tubes en acier EN10217, j'ai tout vu en ce qui concerne les défauts courants de ces tubes et comment les repérer. Dans ce blog, je vais partager certaines de mes expériences et connaissances du monde réel sur ce sujet.
Défauts courants dans les tuyaux en acier EN10217
Fissures superficielles
Les fissures de surface sont l'un des problèmes les plus courants avec les tuyaux en acier EN10217. Ces fissures peuvent être causées par divers facteurs, tels qu'un mauvais laminage pendant le processus de fabrication, des changements brusques de température ou des contraintes liées au matériau. Ils apparaissent généralement sous la forme de petites lignes ressemblant à des cheveux sur la surface extérieure du tuyau. Les fissures de surface constituent un gros problème car elles peuvent servir de point de départ à une corrosion plus grave et affaiblir l’intégrité structurelle globale du tuyau. Si rien n’est fait, ces fissures peuvent se développer avec le temps en raison de la pression interne et des forces externes, entraînant une défaillance des canalisations.
Inclusions
Les inclusions sont des substances étrangères qui restent piégées à l’intérieur de l’acier pendant le processus de fusion et de coulée. Il peut s'agir d'oxydes, de sulfures ou d'autres particules non métalliques. Les inclusions peuvent perturber l'écoulement normal de la structure cristalline de l'acier, ce qui affecte à son tour les propriétés mécaniques du tuyau. Par exemple, ils peuvent réduire la ductilité et la ténacité du tuyau, le rendant ainsi plus sujet à la rupture sous contrainte. Parfois, les inclusions peuvent également provoquer une corrosion locale car elles peuvent réagir différemment avec l'acier environnant dans un environnement corrosif.
Soudures imparfaites
Pour les tubes en acier soudés EN10217, les défauts de soudure sont un casse-tête courant. De mauvaises techniques de soudage, des paramètres de soudage incorrects ou des surfaces de soudage sales peuvent tous entraîner des problèmes tels qu'un manque de fusion, une porosité et des inclusions de scories dans la zone de soudure. Le manque de fusion signifie que le métal soudé ne se lie pas correctement au métal de base, créant ainsi des points faibles. La porosité est la présence de petits trous dans la soudure, qui peuvent réduire la résistance et la capacité de charge du tuyau. Les inclusions de laitier sont des morceaux de laitier qui restent piégés dans la soudure, ce qui peut également provoquer des concentrations de contraintes et potentiellement conduire à des fissures.
Variations d'épaisseur de paroi
Une épaisseur de paroi uniforme est cruciale pour les performances des tuyaux en acier EN10217. Cependant, au cours du processus de fabrication, il est possible d'obtenir des variations d'épaisseur de paroi. Cela peut se produire en raison d'un laminage irrégulier, de l'usure de l'équipement de laminage ou de problèmes liés à la matière première. Les tuyaux présentant des variations importantes d’épaisseur de paroi peuvent ne pas être capables de résister au même niveau de pression interne que les tuyaux d’épaisseur uniforme. Les zones avec des parois plus minces sont plus susceptibles d'éclater sous la pression, tandis que les zones plus épaisses peuvent provoquer des concentrations de contraintes au niveau des zones de transition.
Comment détecter ces défauts
Inspection visuelle
L'inspection visuelle est la méthode la plus simple et la plus élémentaire pour détecter les défauts des tubes en acier EN10217. Il s’agit de regarder la surface du tuyau à l’œil nu ou à l’aide de simples outils grossissants. Pour les fissures superficielles, elles peuvent souvent être vues comme des lignes irrégulières sur la surface du tuyau. Les inclusions peuvent apparaître sous la forme de petites taches ou bosses décolorées. Lors de l’inspection visuelle, nous recherchons également tout signe évident de soudures imparfaites, comme des cordons de soudure rugueux ou inégaux. Toutefois, l’inspection visuelle a ses limites. Il ne peut détecter que les défauts visibles en surface et peut manquer des défauts petits ou cachés.
Tests par ultrasons
Les tests par ultrasons sont une méthode de contrôle non destructif largement utilisée. Il utilise des ondes sonores à haute fréquence pour détecter les défauts internes du tuyau en acier. Lorsqu’une onde ultrasonore rencontre un défaut comme une inclusion ou une fissure, elle renvoie un signal. En analysant ces signaux réfléchis, nous pouvons déterminer l’emplacement, la taille et la nature du défaut. Les tests par ultrasons sont très efficaces pour détecter les défauts internes non visibles en surface et peuvent être utilisés pour tester tout le volume du tuyau. Mais cela nécessite des opérateurs qualifiés pour interpréter avec précision les résultats des tests.
Test de particules magnétiques
Les tests de particules magnétiques sont principalement utilisés pour détecter les défauts de surface et proches de la surface des tuyaux en acier ferromagnétique (ce que sont la plupart des tuyaux EN10217). Tout d’abord, un champ magnétique est appliqué au tuyau. Ensuite, des particules magnétiques sont projetées sur la surface. S'il y a un défaut, le champ magnétique est perturbé et les particules magnétiques s'accumulent sur le site du défaut, le rendant visible. Cette méthode est rapide et relativement facile à mettre en œuvre, et elle peut fournir des indications claires sur les fissures en surface et près de la surface et autres défauts.
Tests par courants de Foucault
Les tests par courants de Foucault sont une autre méthode de contrôle non destructif. Il utilise l'induction électromagnétique pour détecter les défauts de surface et proches de la surface. Lorsqu'un courant alternatif traverse une bobine placée près de la surface du tuyau, il génère des courants de Foucault dans le tuyau. S'il y a un défaut, les courants de Foucault sont affectés et les changements peuvent être détectés en mesurant l'impédance de la bobine. Les tests par courants de Foucault sont particulièrement utiles pour détecter de petits défauts de surface et peuvent également être utilisés pour mesurer l'épaisseur de paroi du tuyau.
Tests radiographiques
Les tests radiographiques consistent à utiliser des rayons X ou des rayons gamma pour inspecter la structure interne du tuyau en acier. Les rayons traversent le tuyau et une image se forme sur un film ou un détecteur numérique. Des défauts tels que des inclusions, des fissures internes et des défauts de soudure sont clairement visibles sur la radiographie. Cependant, les tests radiographiques sont plus complexes et plus coûteux que certaines autres méthodes, et ils nécessitent également des précautions de sécurité strictes en raison de l'utilisation de rayonnements.
Nos offres

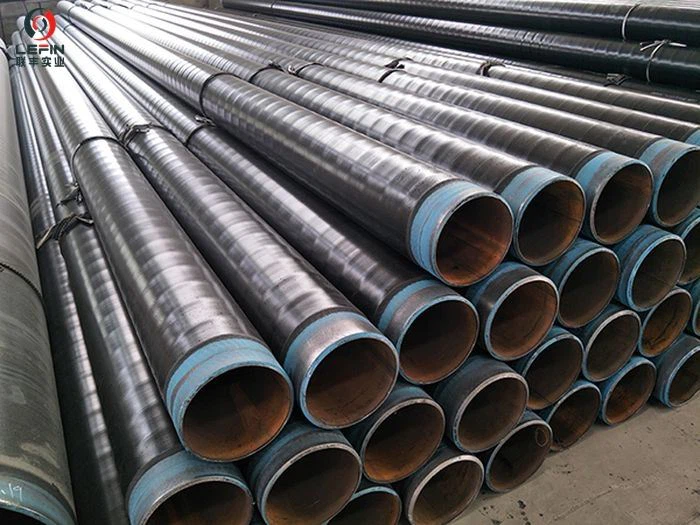

Chez nous, nous prenons très au sérieux la qualité de nos tubes en acier EN10217. Nous proposons une large gamme de produits, notammentTuyau d'acier MS SSAW,Tuyau en acier API 3LPE HDPE SSAW, etTuyau en acier à joint spiralé SSAW S355JR. Tous nos tuyaux sont soumis à un processus de contrôle de qualité rigoureux, qui comprend plusieurs méthodes d'inspection pour garantir qu'ils répondent aux normes les plus élevées et qu'ils sont exempts des défauts courants dont nous avons discuté.
Si vous êtes à la recherche de tubes en acier EN10217 de haute qualité, n'hésitez pas à nous contacter et à entamer une conversation. Nous sommes là pour vous aider à trouver les tuyaux adaptés à vos besoins spécifiques. Que vous travailliez sur un projet de construction, une application industrielle ou autre, nous avons l'expertise et les produits pour vous aider. Contactez-nous pour des informations plus détaillées et discutons de vos besoins en matière d'approvisionnement.
Références
- Code ASME des chaudières et des appareils sous pression, section V - Examen non destructif
- Normes ASTM pour les tests de tuyaux en acier
- Normes ISO relatives à la qualité et à l'inspection des tubes en acier
